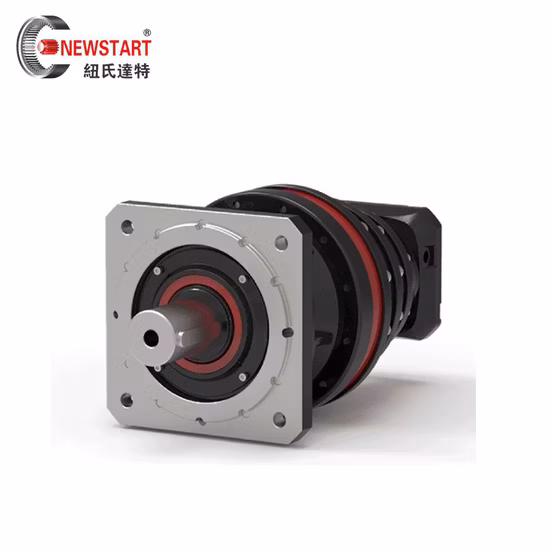

Планетарный редуктор для тяжелого режима работы HS355 для серводвигателя, шагового двигателя, двигателя переменного тока, двигателя постоянного тока, гидравлического двигателя
Базовая информация.
Модель №. | ХС 355 Л1-8-П2-С2-Б5/Ф1 |
Тип | Планетарный сервопривод для тяжелых условий эксплуатации |
Шум | 75 дБ(а) |
Масса | 47 кг |
Максимальная входная скорость | 3000 об/мин |
Номинальная входная скорость | 1500 об/мин |
Транспортный пакет | Картонная коробка |
Спецификация | По мнению клиентов |
Товарный знак | По мнению клиентов |
Источник | Шаньдун, Китай |
Код ТН ВЭД | 84834020 |
Описание продукта
Описание продукта
Соотношение | я | 4 | 5 | 6 | 7 | 8 |
Номинальный выходной крутящий момент | Нм | 15600 | 11400 | 8000 | 7000 | 5000 |
Максимальный выходной крутящий момент | Нм | 31200 | 22800 | 16000 | 14000 | 10000 |
Серия HS: высокая эффективность, низкий уровень шума
*Размер, соотношение скоростей и производительность рекомендуются и настраиваются по индивидуальному заказу.Основная особенность
Конструктивная особенность
Выходная планетарная рама редуктора оснащена встроенной гайкой для устранения осевого зазора, передним и задним коническим роликоподшипником с большим промежутком распределения и всей коробкой, образующей сверхинтегрированную конструкцию, обеспечивающей улучшение жесткости на кручение и обладающей сверхсильной радиальной несущей способностью и осевая несущая способность, используя процесс обработки для завершения, чтобы обеспечить очень высокую соосность.
Зубчатое кольцо редуктора имеет цельную конструкцию.
Зубчатое кольцо редуктора, планетарная рама, входной вал изготовлены из высококачественной конструкционной стали 40Cr методом горячей ковки, чтобы получить более высокую плотность материала, чем при использовании литейной коробки, из круглой стали, с более высокой прочностью, жесткостью и ударной вязкостью.
Характеристики передач
Настоящая прямозубая шестерня с твердой поверхностью, материал шестерни - высококачественная легированная сталь 20CrMnTi, после цементации - шлифовальная обработка, твердость до HRC62, по сравнению с обычной сталью 40Cr, обработка поверхности шестерни азотированием 38CrMnTi имеет более высокую твердость, жесткость, ударную вязкость, износостойкость. Технология проектирования и анализа 3DSimulation используется для изменения формы и направления зубьев и отслеживания обрезки соответственно, чтобы уменьшить шум при зацеплении шестерен и увеличить срок службы зубчатой передачи.
